EDS820系列迷你型矢量变频器
-
产品特性
产品特点
模拟量精度提高4倍
模拟量VCI、CCI精度提高到1/4000
电容容量增加
多个机型电容容量增加20%以上
体积更加紧凑
最小机型支持到4T-2.2KW
采用全模块方案
功率模块均采用全模块方案
应用优势
-
制动能力增强：能耗制动管容量增加，允许外接阻值更小电阻；
减速性能强：采用优化的制动算法；
低速扭矩更大：采用高精度电流传感器，支持异步电机磁通矢量控制；
可靠性、抗扰性增强：外部端子地COM与数字GND实现隔离；
系统更节能：支持P+P-共母线接线；
接线更方便：全功率内置制动单元，制动接口正面引出；主回路采用欧式端子。
-
规格参数
性能指标项目 项目描述 输入 额定电压、频率 三相380V，50Hz/60Hz；单相220V，50Hz/60Hz 允许工作
电压范围三相电压：320V~460V；单相电压：200V~260V 输出 电压 380伏级：0-380V；220伏级：0~220V 频率 0Hz-500Hz 过载能力 150%额定电流1分钟，200%额定电流0.5秒。 控制性能 控制方式 1、最优空间电压矢量SVPWM恒压频比V/F控制
2、开环磁通矢量控
调速范围 1:100 起动转矩 低频高达150%的额定转矩 运行转速，稳态精度
≤±0.5%额定同步转速 频率精度 数字设定：最高频率×±0.01%；模拟设定：最高频率×±0.5% 频率分辨率 模拟设定 最高频率的0.1% 数字设定 0.01Hz 外部脉冲 最高频率的0.5% 转矩提升 自动转矩提升，手动转矩提升0.1～30.0% V/F曲线(电压
频率特性)额定频率在5～500Hz任意设定，可选择恒转矩、递减转矩1、递减转矩；2、递减转矩3共4类曲线。 加减速曲线 两种方式：直线加减速和S曲线加减速；七种加减速时间，时间单位(分/秒)可选 ，最长6000分钟 制动 能耗制动 外接制动电阻 直流制动 起动、停止动作分别可选，动作频率0~15Hz，动作电压0~15%，动作时间0~20.0秒 点动 点动频率范围：0.50Hz～200.00Hz；
点动加减速时间0.1～60.0秒可设置
多段速运行 顺利获得内置PLC或控制端子实现多段速运行 内置PID控制器 可方便地构成闭环控制系统 自动电压调整(AVR) 当电网电压变化时，能自动保持输出电压恒定 自动限流 对运行期间电流自动限制，防止频繁过流故障跳闸 运行功能 运行命令给定通道 操作键盘给定、控制端子给定、串行口给定 运行频率给定通道 数字给定、模拟给定、脉冲给定、串行口给定、组合给定，可顺利获得多种方式随时切换 脉冲输出通道 0～20KHz的脉冲方波信号输出，可实现设定频率、输出频率等物理量的输出 模拟输出通道 1路模拟信号输出，其中AO通道可选4~20mA或0~10V，可实现设定频率、输出频率等物理量的输出 操作键盘 LED显示 可显示设定频率、输出频率、输出电压、输出电流等14种参数 按键锁定 实现对按键的部分或者全部锁定（模拟电位器无锁定） 保护功能 过流保护、过压保护、欠压保护、过热保护、过载保护、缺相保护、快速限流等 选配件 制动组件、远控键盘、远控键盘连接电缆等 环境 使用场所 室内，不受阳光直晒，无粉尘、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等 海拔 低于1000米 周围温度 -10℃～+40℃(环境温度在40℃～50℃,请降额使用或增强散热) 周围湿度 小于95%RH,无水珠凝结 振动 小于 5.9 米/秒²（ 0.6g） 存储温度 -40℃～+70℃ 结构 防护等级 IP20 安装方式 壁挂式 体积型号操作键盘及键盘安装盒外形尺寸(单位：mm)

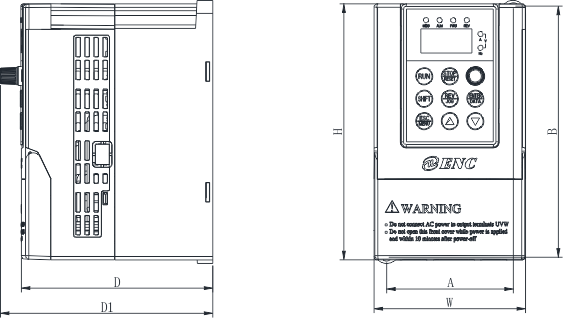

安装尺寸
变频器型号 W (mm) H (mm) D (mm) D1 (mm) A (mm) B (mm) 安装孔径(mm) EDS820-2S0002B 89 148.5 112.5 124.7 74 138 5 EDS820-2S0004B EDS820-2S0007B EDS820-2S0015B EDS820-4T0007B EDS820-4T0015B EDS820-4T0022B -
